Wissenswertes.
Einfach erklärt.
Schlüssel, Schlösser und Schließanlagen verstehen – mit Bildern, praktischen Hinweisen und dem passenden nächsten Schritt.
Was möchten Sie wissen?
Vom einzelnen Schlüssel bis zum ganzen Gebäude.
Wählen Sie das Thema, das zu Ihrem Anliegen passt.

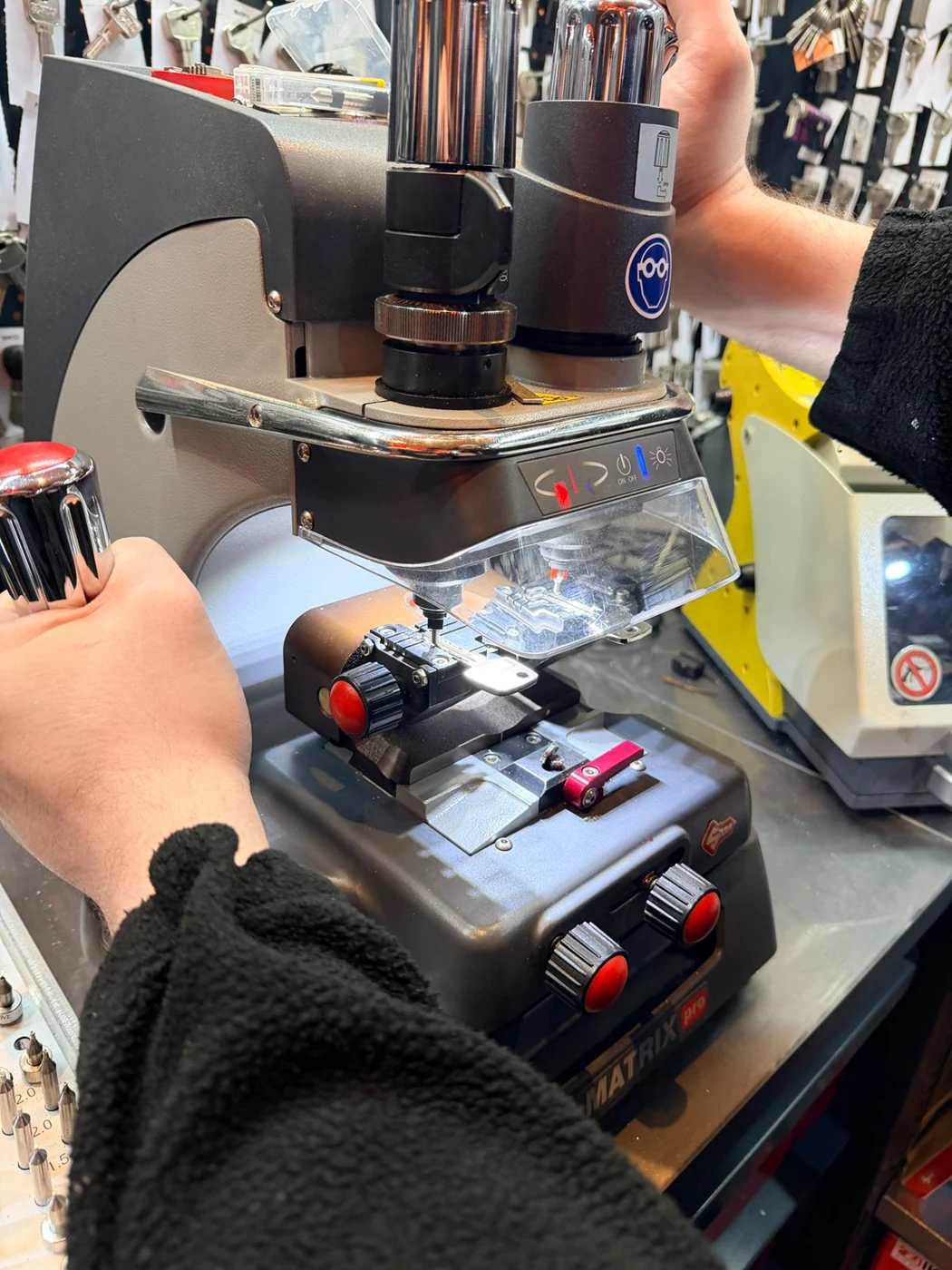

Schlüssel nachmachen
Welche Angaben und Nachweise helfen? So bereiten Sie einen weiteren Schlüssel vor.
Schloss oder Zylinder?
Den Unterschied verstehen und einen Austausch passend zur Tür vorbereiten.
Einbruchschutz verstehen
Türen, Fenster und Sicherungen gemeinsam betrachten. Mit Hinweisen der Polizei.
Einen Schließplan erstellen
Türen benennen und festlegen, welcher Schlüssel welchen Zugang öffnen darf.
An der Form erkennen
Welcher Zylinder passt in welche Tür?
Die Bauform beschreibt Einbau und Bedienung. Das Schließsystem legt die Schlüsseltechnik fest. Gezeigte Originalbilder sind Beispiele; die konkrete Ausführung wählen Sie am passenden Artikel.
Doppelzylinder
Außen und innen mit Schlüssel. Notieren Sie Außenmaß A und Innenmaß B getrennt.
Knaufzylinder
Außen mit Schlüssel, innen mit Knauf. Funktion und Einbausituation müssen zusammenpassen.
Halbzylinder
Einseitige Schlüsselbedienung. Die Artikelvariante bestimmt die passenden Maße.
Außenzylinder
Für ein passendes Kastenschloss. Die Auswahl folgt der Bauart des Schlosses.
Vorhängeschloss
Für eine geeignete Öse oder Überfalle. Bügel und Gehäuse müssen zum Einsatzort passen.
Maße, Ausstattung und Verfügbarkeit sind system- und artikelabhängig. Für Sonderbauformen beraten wir Sie persönlich.

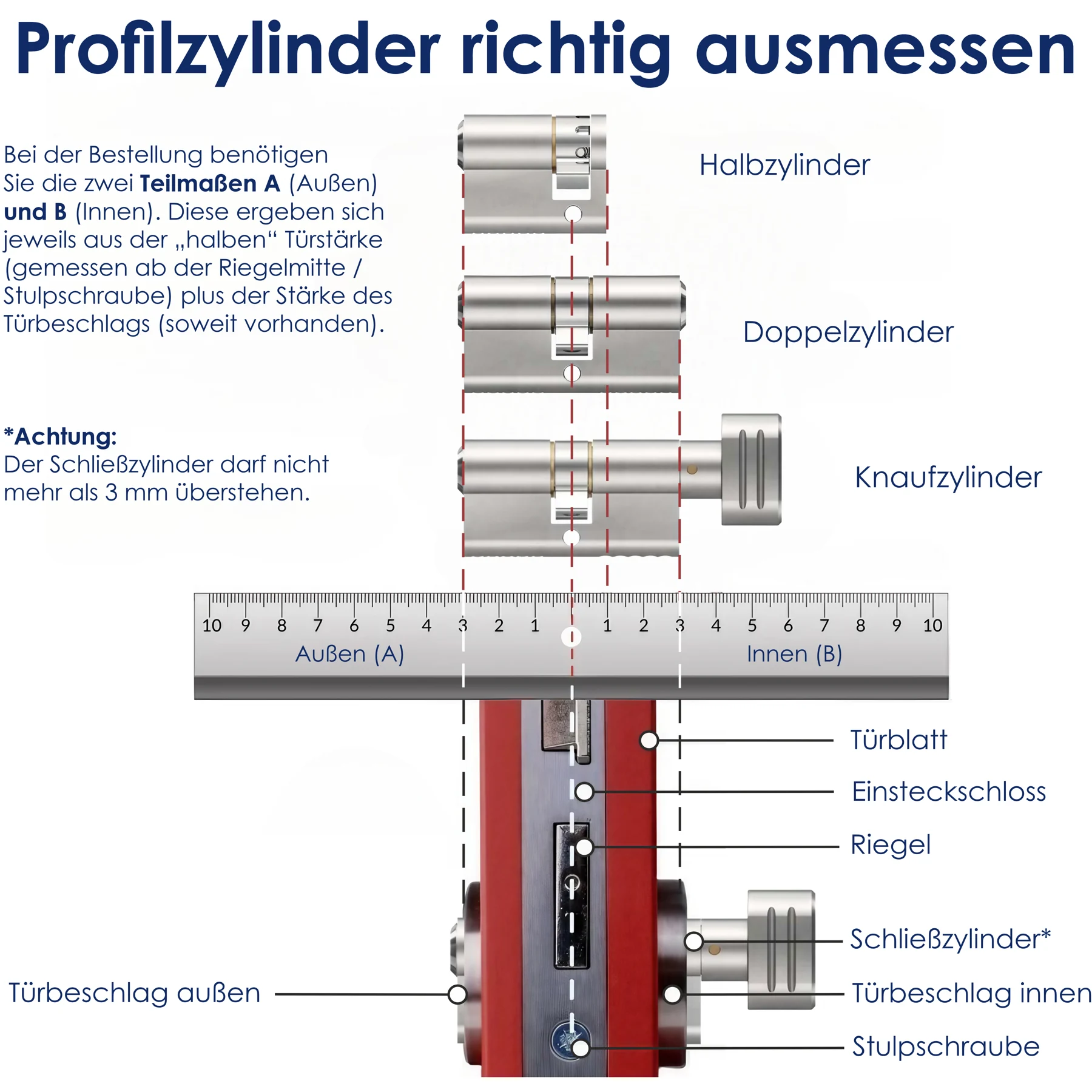

Vor dem Austausch
Außen und innen getrennt messen.
Bei einem Profil-Doppel- oder Knaufzylinder messen Sie von der Mitte der Befestigungsschraube zu beiden Seiten. Im Schließplan steht A für außen und B für innen. Die Beschlagoberfläche gehört zur Einbausituation.
Für Halb-, Außen- und Vorhängeschlösser gelten die jeweiligen Artikelangaben. Ein unklarer Wert darf offenbleiben – bitte keine Größe schätzen.
Messhilfe Schritt für Schritt öffnen →Gemeinsame Eingänge, getrennte Räume
Wer darf welche Tür öffnen?
Ein Schließplan ordnet Türen und Schlüssel einander zu. Ein Kreuz bedeutet: Dieser Schlüssel darf diese Tür öffnen. Namen und Gebäudezuordnungen allein vergeben keine Berechtigung.
Im Konfigurator wählen Sie ein System, erfassen Ihre Türen und Zylinder und verteilen anschließend die Schlüsselrechte. Eine 3D-Ansicht kann die räumliche Zuordnung ergänzen.
- Türen erfassenEtwa Hauseingang, Wohnung, Büro oder Technikraum.
- Schlüssel benennenPersonen oder Gruppen verständlich unterscheiden.
- Rechte bewusst setzenJeden vorgesehenen Zugang im Schließplan prüfen.

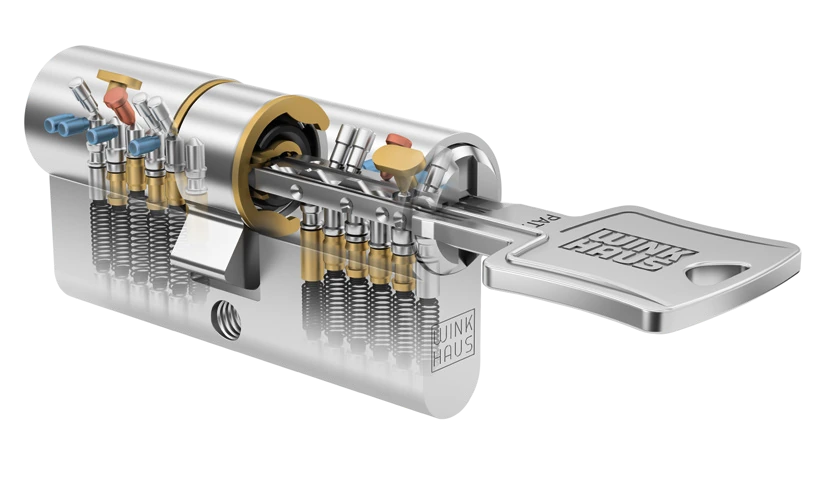

Winkhaus-Zylinder verstehen
Varianten und Zusatzfunktionen
Welche Ausstattung verfügbar ist, hängt vom ausgewählten System und Artikel ab. Die passende Auswahl finden Sie an Ihrer Türposition im Konfigurator.

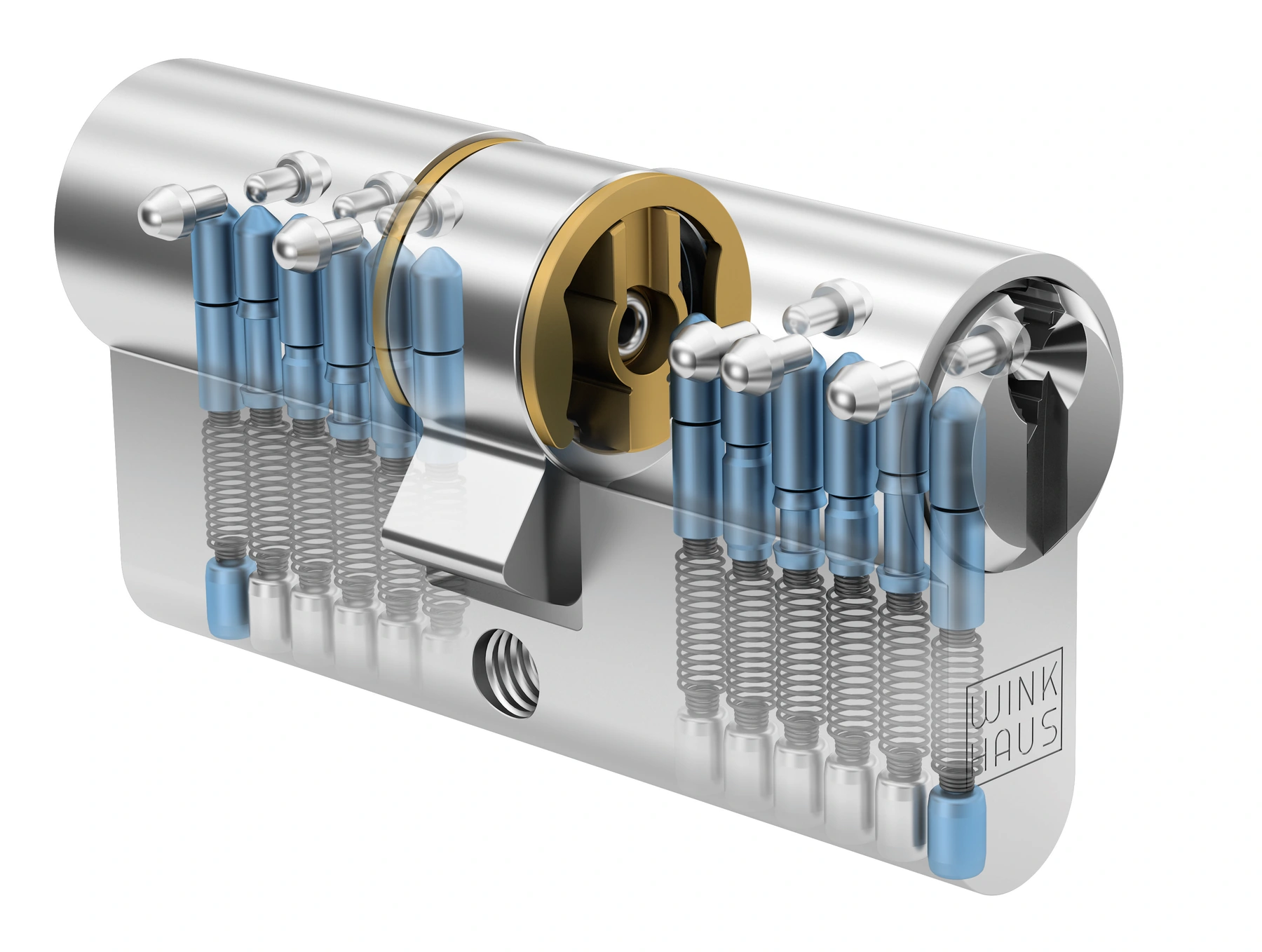

Bohrschutz beidseitig
Bohrschutz BW ist eine zusätzliche, artikelbezogene Schutzausführung. Bei Doppelzylindern betrifft sie beide Seiten; bei Halbzylindern die dafür angebotene Ausführung. Die Abbildung zeigt beispielhaft einen Doppelzylinder.
In der Herstellerdarstellung bestehen Kern- und Gehäusestifte sowie der erste Stopfen aus Stahl.
Die Abbildung zeigt BW/BN. Ob BW beim gewählten Artikel und zusammen mit anderen Varianten bestellbar ist, wird artikelbezogen geprüft.
Die Herstellerlegende 09/2025 beschreibt BW bei Doppelzylindern. BW ist nicht mit anderen Bohr-/Ziehschutzvarianten, SB, VK oder ARS kombinierbar.
Bohrschutz SKG 2
Zusätzliche Stahlteile im Zylinder erschweren das Aufbohren. Diese Ausführung trägt die SKG-Kennzeichnung mit zwei Sternen.
Winkhaus beschreibt Stahlteile in Kern und Gehäuse und eine SKG-Kennzeichnung am Zylinder.
Die Grafik zeigt den Aufbau BW/BN. Der für das konkrete System und den Artikel gültige Prüf- und Lieferumfang muss zur ausgewählten Ausführung passen.
BN ist laut Herstellerlegende 09/2025 nicht mit anderen Bohr-/Ziehschutzvarianten, SB oder VK kombinierbar.
Bohrschutz außen
Zusätzliche Hartmetallstifte schützen die Außenseite gegen Bohren.
BS bezeichnet in der Herstellerunterlage einen einseitigen Bohrschutz auf Seite A.
Außen- und Innenseite dürfen deshalb bei der Bestellung nicht verwechselt werden. Die konkrete Verfügbarkeit und die aktuelle Herstellerbezeichnung werden für den gewählten Artikel geprüft.
BS ist laut Herstellerlegende 09/2025 nicht mit anderen Bohr-/Ziehschutzvarianten, SB, VK oder ARS kombinierbar.

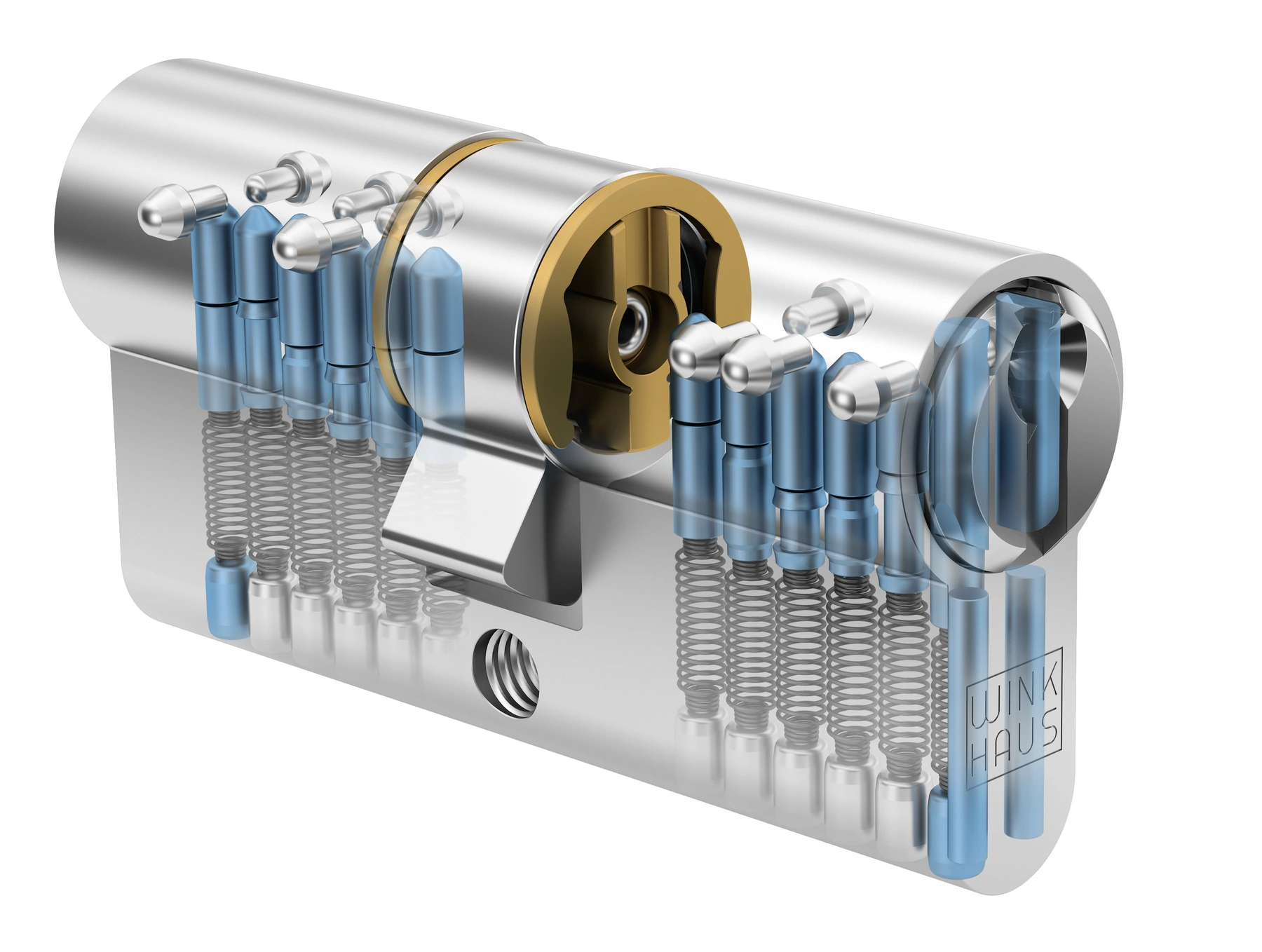

Bohr- und Ziehschutz SKG 3
Zusätzliche Schutzteile erschweren Aufbohren und Herausziehen auf der Außenseite A. Diese Ausführung trägt die SKG-Kennzeichnung mit drei Sternen.
Die Herstellerdarstellung zeigt Hartmetallleisten und Hartmetallstifte in Kern und Gehäuse. Winkhaus beschreibt die Ausführung mit SKG-3-Kennzeichnung.
Diese Ausstattung ersetzt nicht die Auswahl eines passenden Schutzbeschlags. Lieferbarkeit und der konkrete Prüfstand hängen vom Artikel ab.
BN3 wirkt laut Herstellerlegende 09/2025 einseitig auf Seite A. Es ist nicht mit anderen Bohr-/Ziehschutzvarianten, SB oder VK kombinierbar.

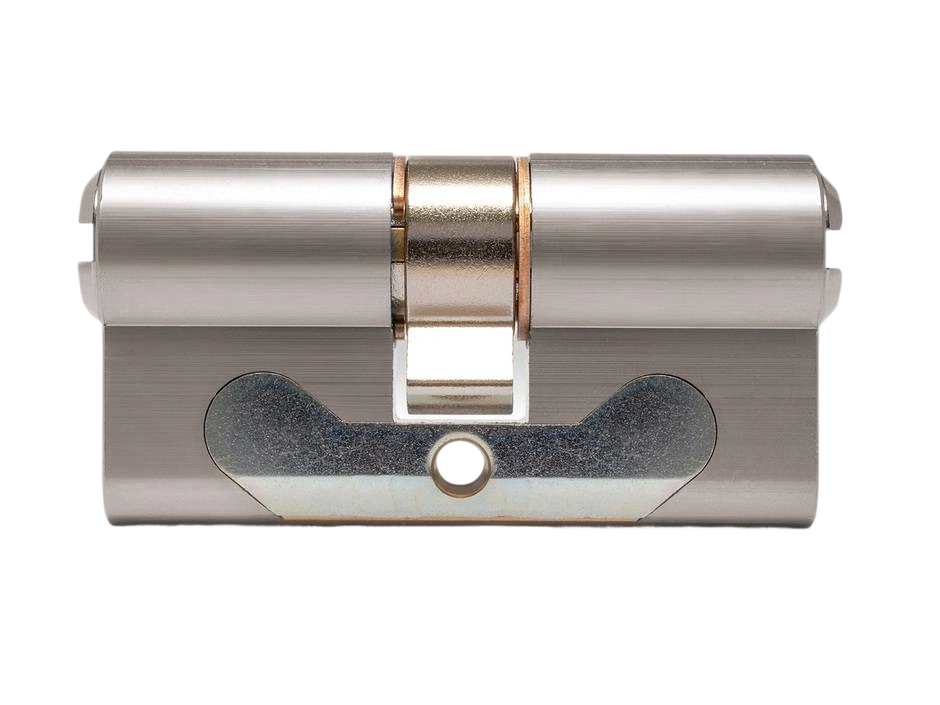

Abreißschutz
Eine Stahlverstärkung stabilisiert den Bereich um die Befestigungsschraube.
Das zusätzliche Stahlstück liegt im Zylinder und ist in beiden Zylinderhälften verankert. Es verstärkt die Stelle um die Stulpbohrung.
Damit wird das Risiko verringert, dass der Zylinder bei Gewalteinwirkung abbricht. Der passende Überstand und Beschlag bleiben für den Einbau entscheidend.
ARS ist laut Herstellerlegende 09/2025 unter anderem nicht mit BS, BW, VZ oder SB kombinierbar. Die passende Artikelkombination ist entscheidend.

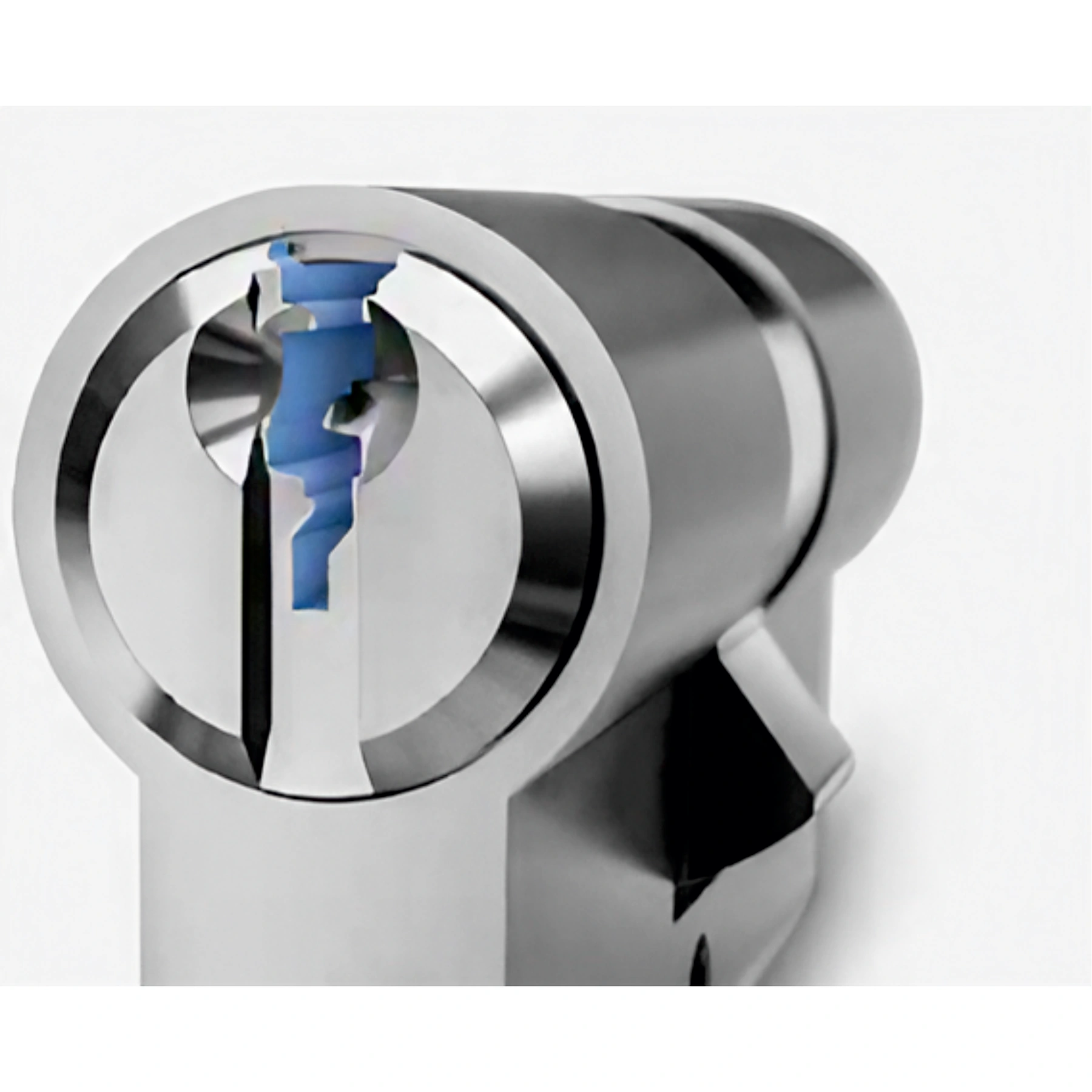

Verschleißarmer Kern
Eine besondere Kernbeschichtung reduziert den Verschleiß bei häufiger Nutzung.
Diese Ausstattung kommt insbesondere bei stark frequentierten Türen in Betracht. Regelmäßige, geeignete Pflege bleibt erforderlich.
Die Herstellerunterlage nennt VK nur für die Oberfläche Nickel. Eine andere Oberflächenkombination wird deshalb zur Korrektur markiert.
VK ist laut Herstellerlegende 09/2025 für ausgewählte Profil-Doppel-, -Halb- und -Knaufzylinder vorgesehen, nur in Nickel und ohne weitere Bohr-/Ziehschutzvarianten oder SB.

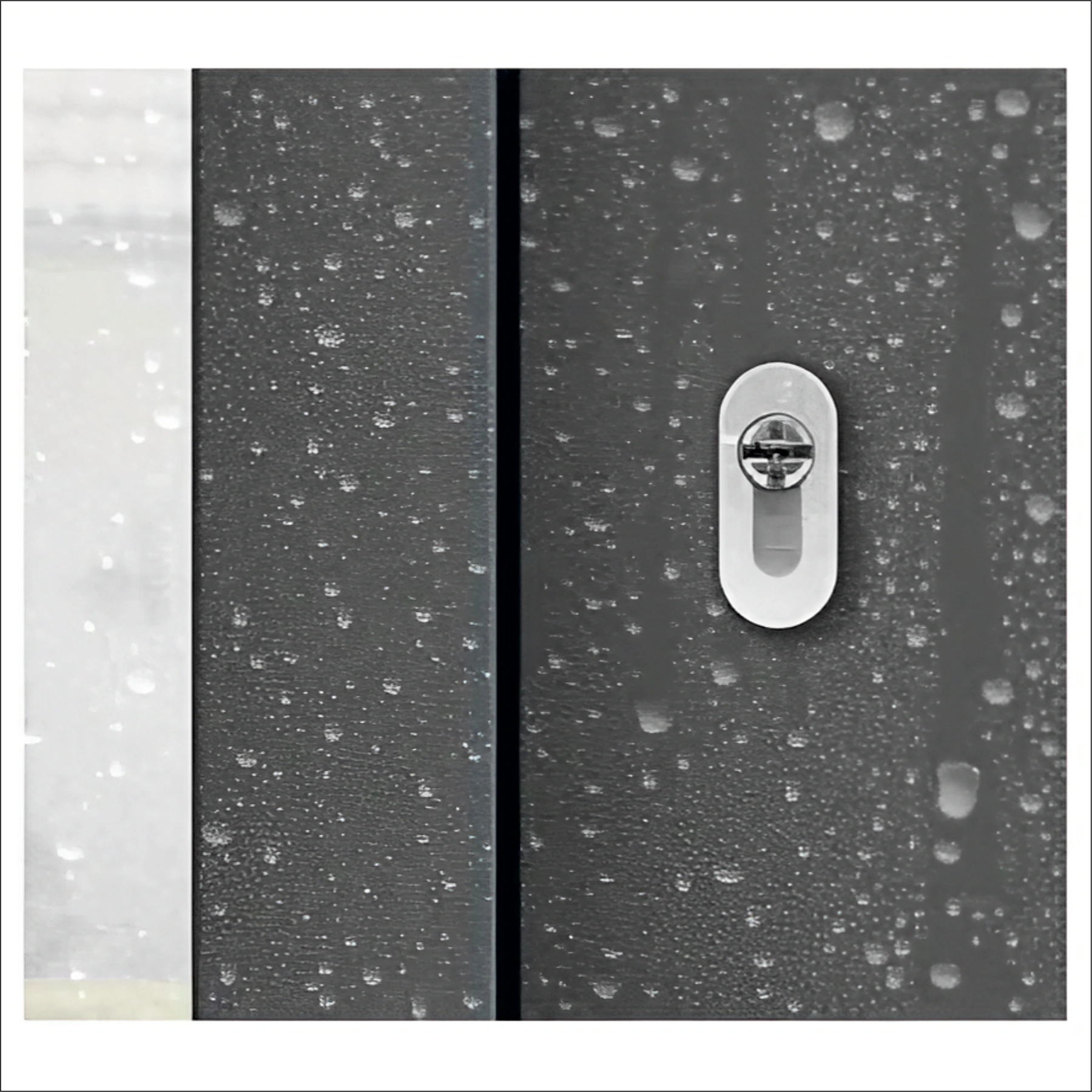

Seewasserbeständige Ausführung
Eine besondere Materialausführung erhöht die Widerstandsfähigkeit gegen Korrosion.
Die Variante ist für anspruchsvolle Umgebungsbedingungen vorgesehen. Sie ist nicht automatisch für jeden Zylindertyp verfügbar.
Die Abbildung veranschaulicht den Einsatz unter Witterungseinflüssen. Ob SB für den gewählten Artikel angeboten wird, muss mit dessen Ausstattung übereinstimmen.
SB ist laut Herstellerlegende 09/2025 für ausgewählte Doppel-, Knauf- und Halbzylinder vorgesehen. Es ist nicht mit Bohr-/Ziehschutzvarianten, ARS oder VK kombinierbar.

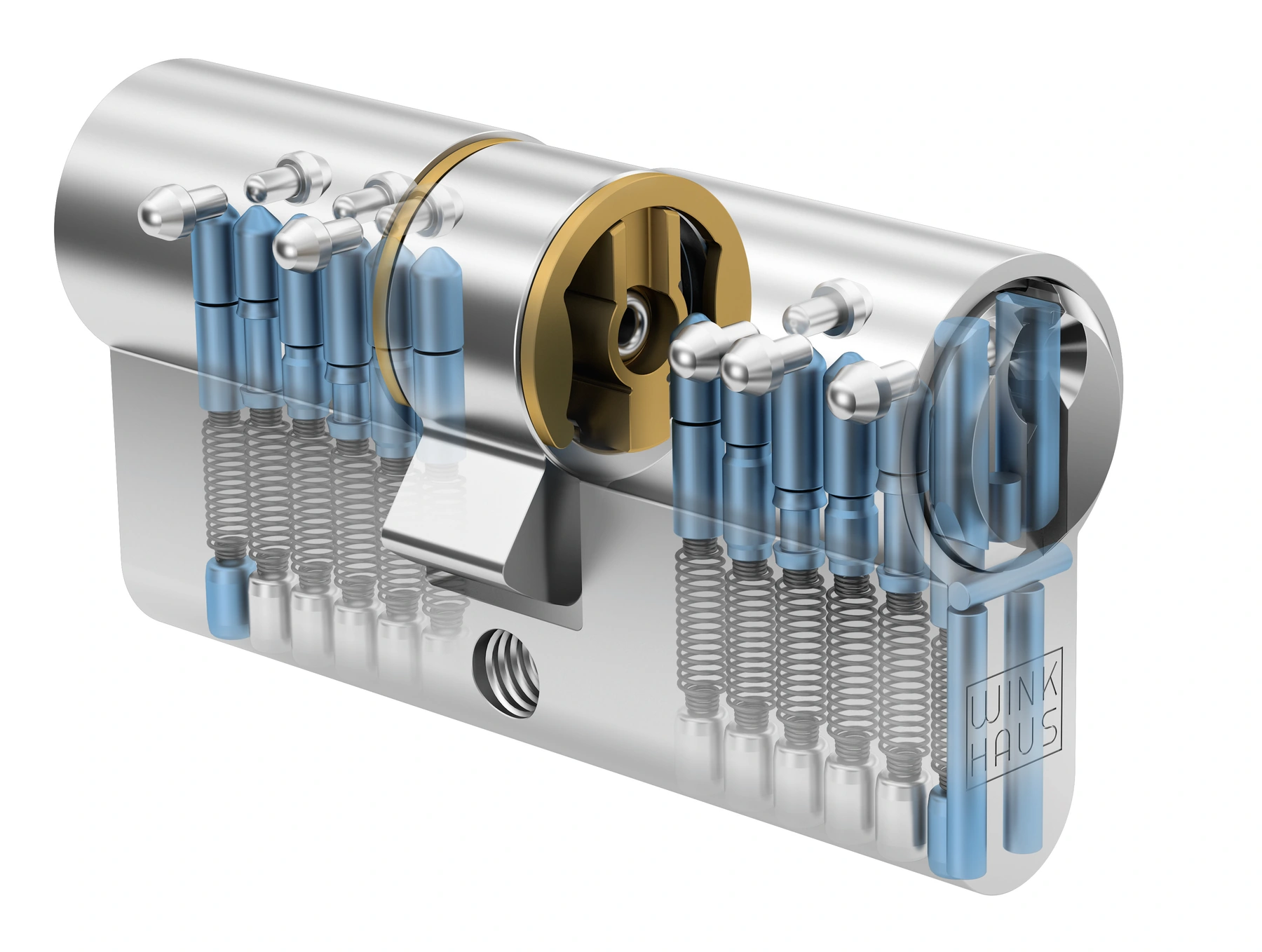

VdS-Ausführung mit Bohr- und Ziehschutz
Zusätzlicher Bohr- und Ziehschutz auf der Außenseite A mit VdS-Prüfstempel. Verfügbarkeit und Anerkennung gelten für die jeweilige Ausführung.
Winkhaus beschreibt zusätzlich angeordnete Hartmetallleisten und Hartmetallstifte in Kern und Gehäuse.
Die VdS-Anerkennung gilt für bestimmte RPE-Ausführungen. Wir prüfen die konkrete Ausführung vor dem Angebot; eine Anerkennung für sämtliche Artikel oder Schließanlagen ist damit nicht verbunden.
VZ wirkt laut Herstellerlegende 09/2025 einseitig auf Seite A. Es ist nicht mit anderen Bohr-/Ziehschutzvarianten, SB, VK oder ARS kombinierbar.
Schließbartstellung links
LI bezeichnet die linke Schließbartstellung, von außen auf den Zylinder gesehen. Das ist eine Angabe zur Ausführung des Schließbarts, nicht zum Türanschlag. Die passende Stellung richtet sich nach dem Schloss.
Schließbartstellung rechts
RE bezeichnet die rechte Schließbartstellung, von außen auf den Zylinder gesehen. Das ist eine Angabe zur Ausführung des Schließbarts, nicht zum Türanschlag. Die passende Stellung richtet sich nach dem Schloss.
Schließweg A
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg B
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg C
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg D
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg E
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg F
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg G
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg H
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg I
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg K
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg L
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schließweg M
Der Schließweg beschreibt den Drehbereich und die Stellungen, in denen sich der Schlüssel abziehen lässt. Jeder Winkhaus-Code bezeichnet eine bestimmte Ausführung. Übernehmen Sie den passenden Code vom vorhandenen Schloss oder lassen Sie ihn von uns bestimmen.
Schlüsselkappe Blau
Artikelbezogene Winkhaus-Option BL8. Die Ausführung wird anhand Ihres Schließplans geprüft.
Schlüsselkappe Gelb
Artikelbezogene Winkhaus-Option GE8. Die Ausführung wird anhand Ihres Schließplans geprüft.
Schlüsselkappe Grün
Artikelbezogene Winkhaus-Option GR8. Die Ausführung wird anhand Ihres Schließplans geprüft.
Schlüsselkappe Rot
Artikelbezogene Winkhaus-Option RT8. Die Ausführung wird anhand Ihres Schließplans geprüft.
Schlüsselkappe Schwarz
Artikelbezogene Winkhaus-Option SW8. Die Ausführung wird anhand Ihres Schließplans geprüft.
